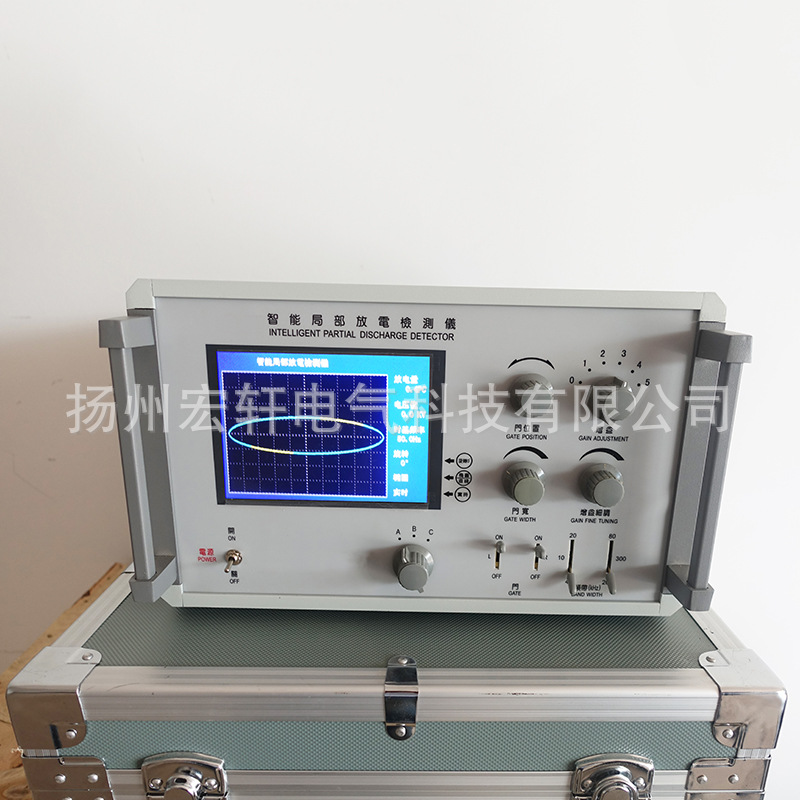

PJF9302局部放電檢測儀是.新研制生產的又一新穎局部放電檢測儀。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。
本儀器檢測靈敏度高，試樣電容覆蓋范用大，適用試品范圍廣， 輸入單元(檢測阻抗)配備齊全，頻帶組合多(九種)。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。
本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器，及工頻耐壓，感應耐壓一整套試驗設備
SRDGS型無局部放電工頻試驗變壓器
用戶及性能
主要用于檢驗各種絕緣材料，絕緣結構和電工產品等耐受工頻電壓的絕緣水平，也作為變壓器、互感器、避雷器等試品的無局部放電工頻試驗電源。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。
50-500kV無局部放電工頻試驗變壓器，主要技術性能處于國內領先地位，達到國際同類產品的先進水平。
特點
1、成套設備配置性強，電壓容量系列齊全，功能完善；
2、成功研制無局部放電環氧絕緣筒，局部放電量??；
3、阻抗電壓低，優于國標規定；
4、采用自動控制技術，自動化程度高，抗干擾能力強；
5、采用快速電子保護裝置，可靠性高。
一、適用范圍
本套裝置用于35kV電壓等級以下電力產品如互感器、電力變壓器、避雷器，高壓斷路器、電纜附件等試品進行工頻耐壓、局部放電試驗的科學研究試驗。
二、使用條件
海拔高度：≤1000m
環境溫度：－20℃～＋40℃
空氣相對濕度：≤90％（25℃）
電源電壓的波形為實際正弦波，波形畸變率<3%
設有一可靠接地點，接地電阻＜0.5Ω
安裝地點：戶內
三、遵循技術標準
JB/T9641-1999 試驗變壓器
GB1094.1-1996 電力變壓器第一部分 總則
GB/T.311.1-1997 高壓輸變電設備的絕緣與配合
· GB/T16927.1-1997 高電壓試驗技術第一部分 一般試驗要求
GB/T16927.2-1997 高電壓試驗技術第二部分 測量系統
GB/7354-87 局部放電測量
· GB/T509-1991 電力變壓器試驗導則
· GB2536-1990 變壓器油
· GB7328-87 變壓器和電抗器的聲級測量
· JB8749-1998 調壓器的通用技術要求

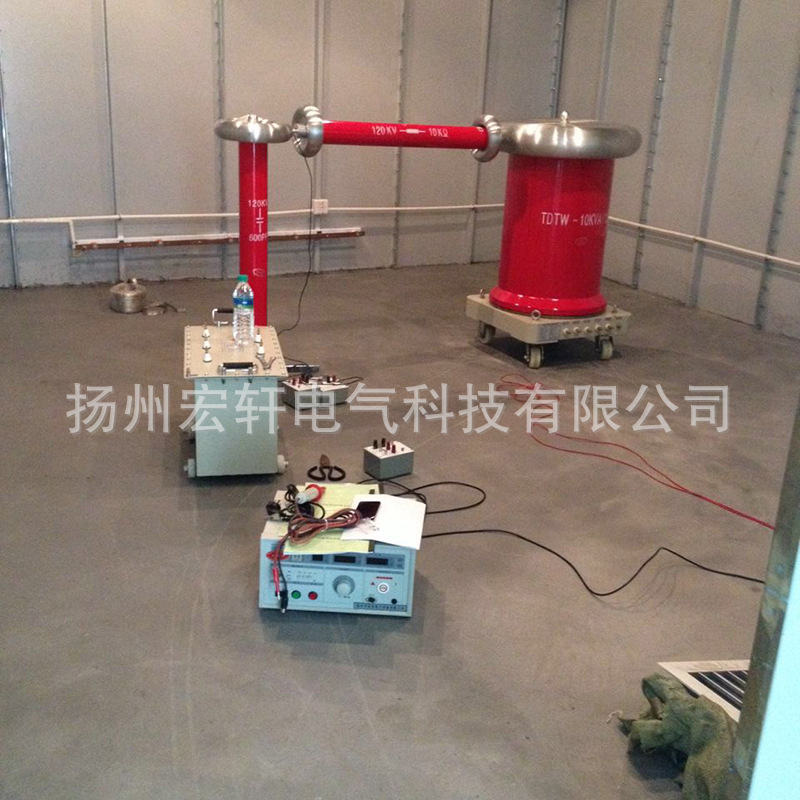

四．成套裝置組成
SRDWB－10/120工頻無局部放電試驗變壓器1臺
10/0.22/調壓器1臺
120/400電容分壓器兼耦合電容器1套
0.1/10工頻保護電阻1根
10/0.22 電源濾波器1套
SRDJCB-B局部放電檢測儀1臺
五. 變壓器成套裝置及技術指標

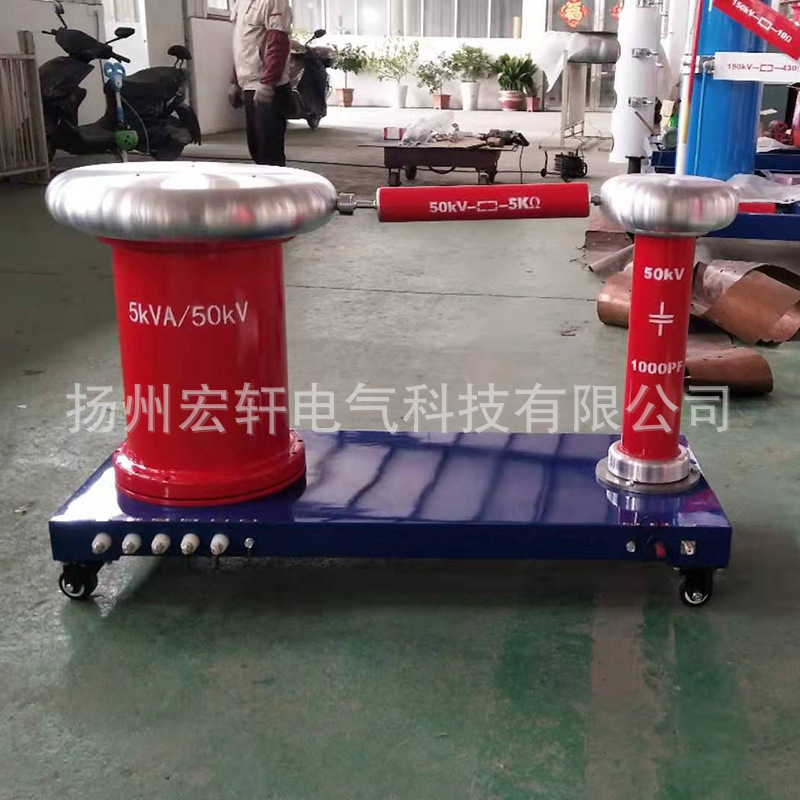

變壓器成套試驗裝置，主要由無局部放電試驗變壓器（B1）、調壓器(TY)、保護電阻(R)和電容分壓器(C1、C2)組成。
